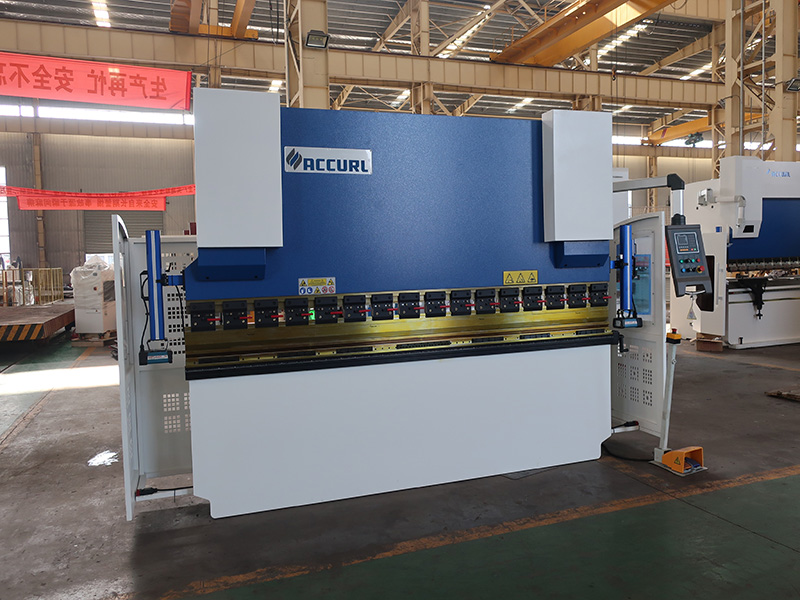

Màquina de fre de pressió hidràulica de 300 Ton per a màquina 5M amb certificació de seguretat CE

Màquina de fre de pressió hidràulica de 300 Ton per a màquina 5M amb certificació de seguretat CE

Hidràulica NC Press Brake 5M Certificació de seguretat CE 300 tones NC Press Brake Machine per Accurl

Característiques generals


● Mecanitzat amb alta precisió, estabilitat dinàmica i estàtica proporcionada.

● La tecnologia de la vàlvula hidràulica sincronitzada, amb les seves precisions de flexió repetibles, obté la mateixa qualitat de flexió, costat ondifferent de la peça de treball.

● El sistema d'indicador d'eix únic (X = 500) es mou ràpidament sobre un eix de cargol.
● Els cilindres hidròfils cromats i perfeccionats mantenen la seva precisió fins i tot en tons elevats.

● Sistema HIDROMETER HOERBIEGER.

● Sistemes elèctrics SIEMENS.

● La unitat de control fàcil d'usar i mòbil permet a l'operador triar la seva posició de treball.

Principals característiques


● El marc és resistent i compacte i assegura resultats precisos. Està fet d'alta
● L'acer temperat de qualitat i ha estat sotmès a processos mecànics sistemàtics.

● Soldadura elèctrica d'alta precisió

● Utilització de màquines de perforació d'alta tecnologia per a peces de precisió extrema

● ACCURL® tria els millors productes per garantir màquines d'alta tecnologia i de llarga durada.

● ACCURL® selecciona els millors components.

Característiques del producte


● Disseny totalment europeu, mirall simplificat, Monoblock, Marc d'acer soldat rígid al moment de desviament i alta tensió amb material ST44 A1.
● ACCURL Press Brake està equipat amb la interfície d'usuari fàcil d'utilitzar d'Estun, l'E21 proporciona totes les funcions principals de fre de premsa.
● Ajust de tonatge automàtic i traç per als angles de flexió. Resultats de flexió ràpids amb entrada d'angle fàcil i funcionament de la màquina.
● Tots els tubs es connecten mitjançant inserits de canonada per evitar l'oli perdut i l'explosió mitjançant tubs de soldadura.
● El cargol de boles i la guia de línia s'han dissenyat per millorar la precisió.
● La fixació de la falca ràpida EZ s'ha dissenyat per canviar ràpidament les eines.
● La tanca segura i l'interbloqueig elèctric han estat dissenyats per a la màquina per garantir la seguretat de l'operació.

Aplicació del producte


El fre de pressió ACCURL® NC, dissenyat amb molta cura pels detalls, és una màquina eina d'alta qualitat. Els estudis realitzats en les inflexions marcals ens han permès dissenyar un producte que reaccioni de la manera més adequada i sensible a les sol · licituds mecàniques, garantint així una estructura estable, per tant, una major precisió en flexió. Aquesta característica és fins i tot millorada per un sistema de coronació manual. Cal destacar també la possibilitat d'afegir opcions i actualitzacions a la configuració, en una fase posterior.

Peces de màquines


● Marc de maquinària
Les màquines ACCURL® estan dissenyades des dels nostres enginyers experts amb un únic objectiu: construir les millors màquines imaginables. Combinant els nostres dissenys únics de màquines amb els materials de més qualitat disponibles, hem aconseguit el nostre objectiu i hem inventat algunes de les màquines més fiables i duradores del món.

● Sistema híbrid
ACCURL® està introduint el sistema híbrid al mateix preu que el sistema convencional, donant lloc a una sèrie d'avantatges per al client: un gran estalvi d'energia (55% si es compara amb una màquina tradicional) i una reducció amassiva de la quantitat de petroli necessària, gràcies a el tanc doble.

● Cilindre hidràulic
Tots els segells en cilindre són PARKER dels EUA, podent treballar sota càrrega nominal contínuament, treball estable i d'alta precisió.

● Ram doble guiat
El doble guiat garanteix l'estabilitat i la perpendicularitat de la taula de treball. Això permet mantenir l'alta precisió durant tota la fase de flexió, fins i tot amb diferents eines i intermedis, garantint així el centrat que es realitza durant les proves inicials a temps.

● Sistema de posicionament de RAM
Limitacions principals de la barra de torsió:
1) Sempre per doblegar el centre (No hi ha centre)
2) Sense corbes còniques - Y1 = Y2
3) Connexió tàndem impossible
4) Sincronisme mecànic a Y1 / Y2

● Punch and dies
Sèrie multi V de 835 mm amb un fraccionat

● X-Axis Back Gauge
Els frens de pressió ACCURL® estan equipats amb un ample posterior que ajusta automàticament els eixos X (profunditat) per assegurar que el material es posicioni correctament amb precisió, resultant en parts acabades de major qualitat.

X-Axis CNC BackGauge:
1) X calibrador de servomotor de precisió X
2) R ajustable manualment i Z1, eix Z2
3) Alta velocitat amb guies lineals HIWIN
4) Impulsat per DELTA Servo Motors i accionaments
5) Completar els dits del backgauge en una doble guia lineal
6) L'eix X accelera fins a 800 mm / seg i la precisió és de 0,01 mm

● Sistema Speed ​​Arip
El sistema arip de velocitat redueix el temps de canvi de les eines 8,5 vegades en comparació amb els sistemes tradicionals.

● Interruptor de peu
Interruptor de peus del Siemens d'Alemanya (categoria 4)

● Cortina de llum de seguretat
Part posterior de la cortina de llum de seguretat de la màquina

Els dissenys de productes ACCURL® combinen la precisió, la velocitat, la flexibilitat, la durabilitat, la fiabilitat i la tecnologia avançada per oferir màquines amb la major relació rendiment-preu de la indústria.

Productivitat
● Càlcul automàtic d'angle, força i posicionament d'eixos
● Control fàcil d'usar

Versatilitat
● Configuració sota demanda

Precisió
● Sistema de compensació estructural
● Eix motoritzat de l'inversor Schneider
● Proportional hidràulica

Seguretat
● Màquines amb la directiva CE 2006/95 CE
● Cortina de llum de seguretat

Fiabilitat


ACCURL® té una política estricta per a l'elecció dels seus components, sobre la base d'una àmplia experiència adquirida durant dècades. Tots els components estan certificats d'acord amb les normes europees i les seves principals fonts són Alemanya, EUA, Holanda, Itàlia i Suïssa. Totes les peces estructurals es calculen pel mètode d'elements finits i només s'utilitza l'acer d'alta qualitat S275 i S355 JR, és a dir J2 (+ N)

Especificacions per a la màquina de fre de prems NC


CARACTERÍSTIQUES TÈCNIQUES
1EscriviuFre de presa hidràulica n 5m
2Suprimeix el sistema CNCEstun E21 control NC
3Eix de control CNCCorona de eixos YX
4Força de flexió300 tones
5Longitud de flexió5000 mm
6Distància entre columnes3900 mm
7Profunditat de gola400 mm
8Slide Stroke250 mm
9Ajust del traç180 mm
10Alçada Max.Shut535 mm
11SPM≥3 min-1
12Motor motor principal22 kW
13Pes de la màquina27100 kg
14Mida del resum
(LxWxH)
5400 × 2250 × 3115 mm
15opció 1Control NC de Estun E200
Opció 2Control CNC DELEM DA41
, ,
